如何给CAD标注双边三面焊符号？
时间：2026-02-06 07:37:54
来源：展会无忧 fair51.com
展会无忧网2026-02-06 07:37:54展会资讯：
在面对双边三面焊这类复杂且不常见的焊缝要求时，设计师往往因软件默认库中缺少对应符号而困扰。其实，通过调用焊接符号命令并输入特定的格式字符代码，即可直接生成符合国标的精确符号。更进一步，将BIM软件定制好的符号保存至模板库，可实现一次设置、永久调用，从根本上解决此类特殊符号的标注难题，大幅提升绘图效率与标准化水平。
步骤指引：
1.点击菜单【机械-符号标注-焊接符号】（【HJ】快捷键），进入焊接符号编辑对话框；

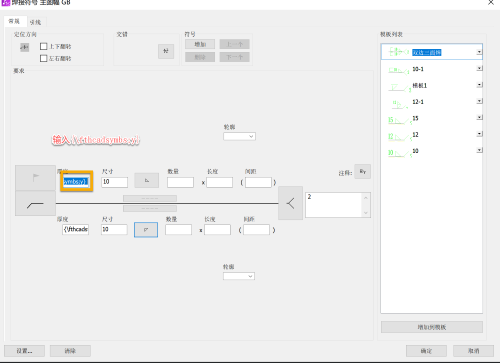

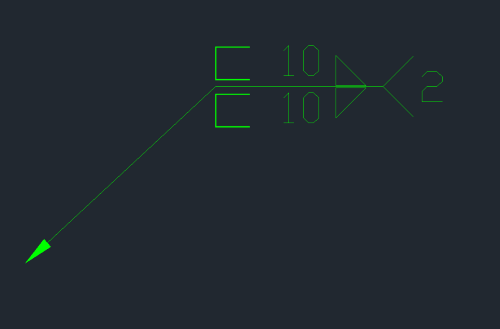

2.在【厚度】的位置，输入【{fthcadsymbs;y}】这串字符，上下同样设置，如此可以完成双边三面焊接符号的设置；

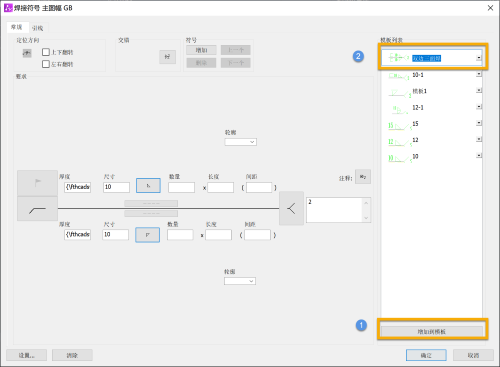

3.将此符号添加至模板，再次调用时，双击模板即可。
以上就是本篇文章的全部内容，希望对你有所帮助！
